テレダイン・レクロイ、13GHz～25GHz帯域 高ダイナミック・レンジで多様な用途に対応する広帯域差動プローブを発表

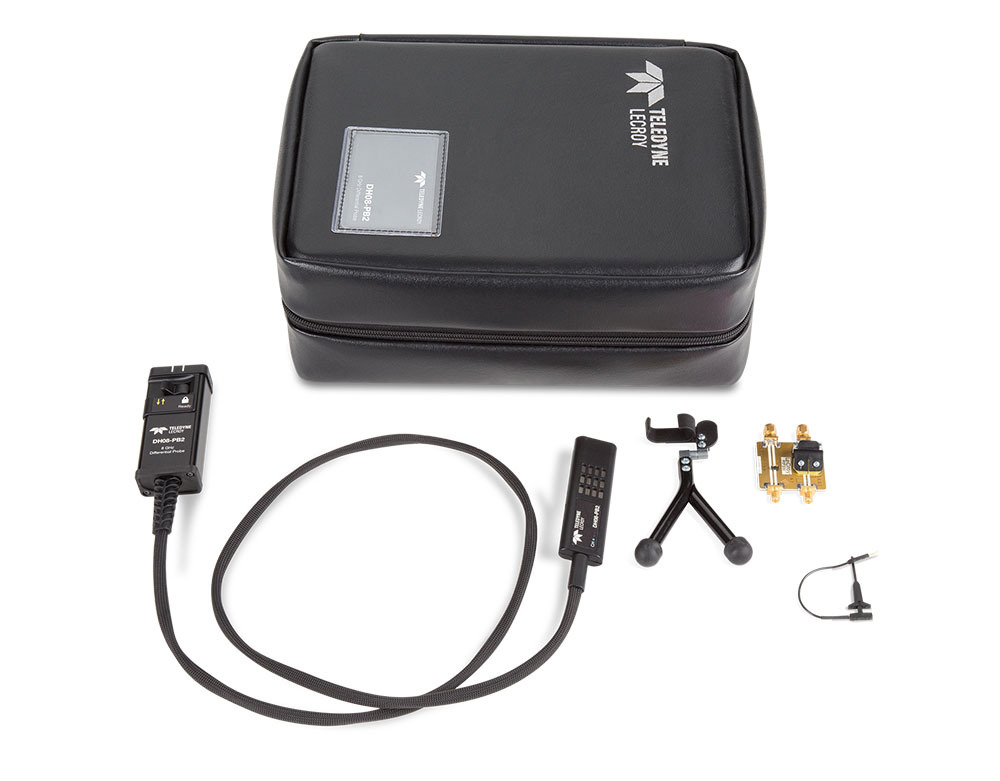

テレダイン・レクロイ（日本ではテレダイン・ジャパン株式会社、東京都府中市、代表取締役社長：原 直）は、高速シリアル・インタフェースやDDRメモリなど多様な用途に対応する13GHz～25GHzの広帯域差動プローブDHシリーズを発表しました。従来の差動プローブは、広帯域に対応するプローブは入力のダイナミック・レンジが小さく、また入力抵抗が低くDDRなどのメモリ評価には適していませんでした。DHシリーズ差動プローブは、様々なプローブ・リードを用意しDDRをはじめ幅広いアプリケーションに対応することが可能です。

【25GHZの広帯域】
DHシリーズ差動プローブは、13GHz、16GHz、20GHz、25GHzの4つの帯域の製品があり、用途に応じて選択することができます。

【2種類のソルダーイン・リード】
DHシリーズ差動プローブには用途に応じて2種類のソルダーイン・リードが用意されています。ソルダーイン・リードDH-SIは、25GHzにおいて3.5Vppのダイナミック・レンジを持ち、差動入力抵抗200kΩと負荷効果を最小限に抑えることが出来る為、次世代DDR5の検証に適応します。もう一方のソルダーイン・リードDH-SI-HSは、ダイナミック・レンジを2Vppと小さいながら、ノイズ密度15nV/√Hzと抑えることができ、高速で小信号のシリアル・インタフェース信号測定に最適です。両リード共に23cmの長さがあるので、アクセスしにくいプロービング点にも柔軟に対応できます。

【広温度範囲リード】
広温度範囲リードDH-HITEMPは、-40℃～125℃までの幅広い温度範囲で16GHz帯域、3.5Vppのダイナミックレンジを確保いたします。ケーブル長も1mあるので恒温槽を使用した温度試験にご使用いただけます。

【ミックスド・シグナル対応アダプタ】
自社の高速ミックスド・オプションHDA125で用いるQuickLinkソルダーイン・リードを本製品のアダプタDH-QLと接続して使用する事ができます。同一信号を簡単にデジタルでもアナログでも切り替えて観測することができます。

【各種リード自動認識機能】
DHシリーズ差動プローブの各種リードには識別情報と、校正情報が記録されているため、DHシリーズ差動プローブ本体にリードが接続されると、リードの種類を認識し、適切に校正が行われ、高い信号忠実度を常に実現します。


【オーダー・インフォメーション】
製品名　　　　　　　　　　　　　　仕様

DH13-PL　　　　ProLink用13GHz、3.5Vpp差動プローブシステム　　212万円
DH16-PL　　　　ProLink用16GHz、3.5Vpp差動プローブシステム　　259万円
DH20-PL　　　　ProLink用20GHz、3.5Vpp差動プローブシステム　　314万円
DH25-2.92MM　　　2.92MM用25GHz、3.5Vpp差動プローブシステム　　392万円
DH-SI　　　　　　DH用ソルダー･インリード　　　　　　　　　　　　17万円
DH-SI-HS　　　　DH用高感度ソルダー･インリード　　　　　　　　　17万円
DH-HITEMP　　　DH用広温度範囲オプション　　　　　　　　　 　　20万円
DH-QL　　　 　　DH用クイックリンク・アダプタ　　　　　　　 　　14万円
DH-QL-3SI　 　　DH用クイックリンク・アダプタ
　　　　　　　 　 (ソルダー・インリード3本付き)　　　　　　　　　31万円


【弊社ウェブサイトのURL】
リリースページ
リンク
製品ページ（英文）
リンク



【Teledyne LeCroy Inc.について】
Teledyne LeCroy Inc. は最先端の高度な測定・解析が行える計測機器を製造、販売しています。Teledyne LeCroy Inc.が提供する高性能のデジタル・オシロスコープおよびシリアル・データ・アナライザ、プロトコル・アナライザは多くの分野の電子設計技術者に幅広く利用されています。Teledyne LeCroy Inc.はニューヨーク州チェストナットリッジに本社を置いています。詳細については、ウェブサイト（ リンク ）をご参照ください。
なお、製品の仕様や発表内容は、予告なく変更されることがあります。
